IHC單段反擊錘式破碎機

IHC單段反擊錘式破碎機產品介紹

      反擊錘式破碎機是我公司設計人員根據多年設計經驗,及反擊破和錘破等破碎機的優缺點，用戶現場使用情況的反饋，設計出來的新一代產品，具有結構簡單、破碎比大、生產效率高等特點，它可作干、濕兩種破碎，適用于礦山、水泥、煤炭、冶金、建材、公路、燃化等部門，對中等硬度及脆性物料進行細碎，可根據用戶要求調整篦條間隙，改變出料粒度，以滿足不同用戶的不同需求。

性能特點：

一、破碎比大，產量高

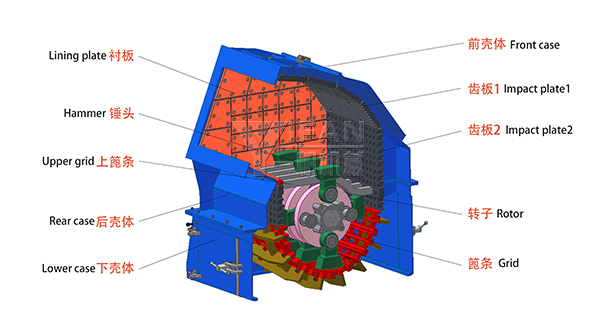

在傳統錘破基礎上，增加上篦條結構，避免大塊物料直接沖擊轉子，從而保護轉子，與傳統錘破相比，具有破碎比更大，產量更高等特點。

二、重型轉子，能耗低

重型轉子和雙皮帶輪設計，有限元軟件結構受力分析，在大大增加了轉子的轉動慣量和穩定性同時，減少能耗，提高進料粒度和產量。

三、成品率高，粒型好

全篩分式篦條模塊化設計，更換方便快捷，同時篦條圓弧面增加破碎面積，具有透孔率高，粒型好，成品率及多邊形物料占比極高，石粉量低等特點。

四、調整方便

絲杠和楔塊調整錘頭與篦條間隙，結構簡單穩定，調整方便快捷。

五、更換錘頭方便

液壓啟蓋設計，使更換空間更大，更方便，大大縮短更換錘頭和停機時間，減少勞動強度，同時支撐桿限位和旋轉限位雙重安全保護設計。

六、篦條更換更加方便

超大前后檢修門設計，更換篦條更加簡單方便。

工作原理：

     物料由進料口進入破碎機，經錘子擊打到反擊板反彈后和后來沖擊來的石料進行碰撞，完成3 種類型碰撞。并不是所有的石料都會經過3 種類型的碰撞。因為在高速運轉的輪轂的帶動下，會在中間形成云霧帶，通過雨霧帶中的小石料間的彼此摩擦，還能起到彼此修正的作用。

IHC單段反擊錘式破碎機技術參數

IHC單段反擊錘式破碎機技術參數：

型號	最大進料尺寸	產量		功率
IHC4705	700	300-650		220
IHC5505	700	350-750		280
IHC6305	700	450-900		450
IHC6307	700	600-1100		710
IHC7107	800	900-1350		800
IHC7108	800	1300-1800		1000
IHC7908	1000	1450-2000		1100
IHC7910	1000	1600-2300		710×2
IHC9408	1000	2600-3100		1400
IHC9410	1000	3100-3700		900×2
IHC10210	1000	3800-4400		1000×2
IHC10211	1000	4400-5300		1250×2

E-VSI歐星系列立式沖擊破碎機技術參數：

型號	入料粒度(mm)	葉輪轉速(r/min)	通過量(t/h)	電機功率(kw)	葉輪直徑（mm）
E-VSI-110	≤30	1485	30-60	110	900
E-VSI-160	≤30	1485	40-80	160	900
E-VSI-200	≤40	1485	60-110	200	900
E-VSI-250	≤40	1485	80-150	250	900
E-VSI-280	≤50	1215	120-260	280	1100
E-VSI-315	≤50	1215	150-300	315	1100
E-VSI-355	≤60	1215	180-350	355	1100
E-VSI-400	≤60	1215	220-400	400	1100

注：上述處理能力是在破碎中硬及以下物料且堆積密度為1.6*10³Kg/m³時開路循環生產中的總噸數。生產能力與破碎物料的物料性能、給料方式、進料粒度及其組成有關。
